Hogyan javítja a hidraulikus szelepblokk a rendszer teljesítményét és megbízhatóságát?

Absztrakt

A hidraulikus rendszereket széles körben használják ipari gépekben, építőipari berendezésekben és automatizálási vonalakban. Ezeknek a rendszereknek a középpontjában egy kritikus komponens – ahidraulikus szelepblokk. Ez a cikk átfogó útmutatót nyújt a hidraulikus szelepblokkok működésének megértéséhez, miért elengedhetetlen, és hogyan oldja meg az ügyfelek gyakori problémáit, például a szivárgást, a hatékonyságot és a karbantartás bonyolultságát. A tervezési elvek, az anyagválasztás és az alkalmazási forgatókönyvek feltárásával ez az útmutató segít a vásárlóknak és a mérnököknek tájékozott döntések meghozatalában a megfelelő megoldás kiválasztásakor.

Tartalomjegyzék

• 1. Mi az a hidraulikus szelepblokk?
• 2. Hogyan működik a hidraulikus szelepblokk?
• 3. Főbb előnyök az ipari alkalmazásokhoz
• 4. Az ügyfelek gyakori fájdalmai és megoldásai
• 5. Anyag- és gyártási szempontok
• 6. Tervezési optimalizálási tippek
• 7. Alkalmazási forgatókönyvek
• 8. Összehasonlítás: Integrált vs hagyományos rendszerek
• 9. Hogyan válasszuk ki a megfelelő szállítót
• 10. GYIK

1. Mi az a hidraulikus szelepblokk?

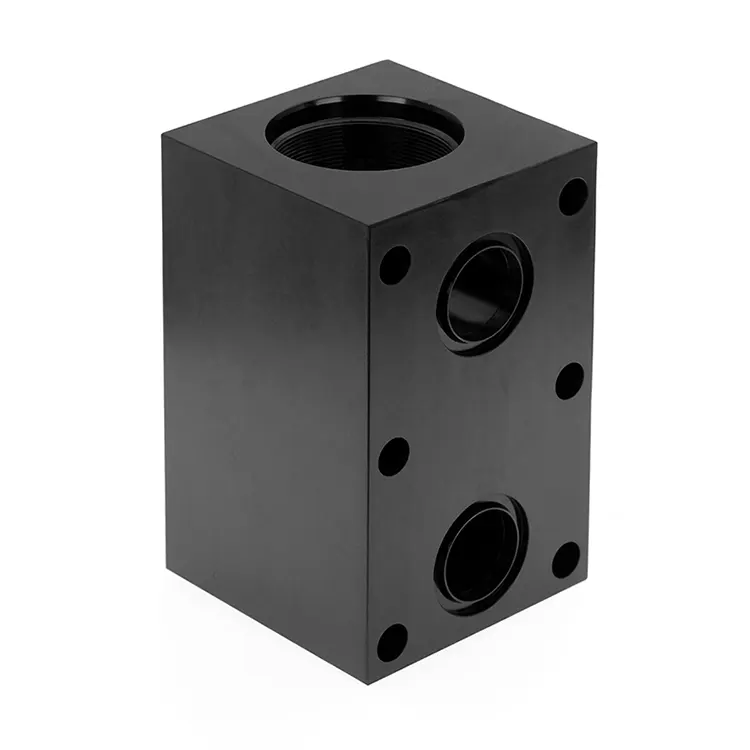

A hidraulikus szelepblokk, más néven elosztóblokk, egy pontosan megmunkált fémalkatrész, amelyet több hidraulikus szelep elhelyezésére terveztek egyetlen kompakt egységen belül. A szelepek külső csöveken keresztül történő csatlakoztatása helyett a szelepblokk belső áramlási csatornákat integrál, jelentősen leegyszerűsítve a rendszer architektúráját.

Ezeket a blokkokat jellemzően alumíniumból, acélból vagy gömbgrafitos vasból gyártják, a nyomásigényektől és a működési környezettől függően. Azáltal, hogy több vezérlési funkciót egyetlen egységben egyesítenek, a hidraulikus szelepblokkok növelik a rendszer hatékonyságát és csökkentik a lehetséges meghibásodási pontokat.

2. Hogyan működik a hidraulikus szelepblokk?

A hidraulikus szelepblokk úgy működik, hogy a folyadékáramlást belső csatornákon keresztül irányítja, amelyek különféle szelepeket, például nyomáscsökkentő szelepeket, irányszabályozó szelepeket és áramlásszabályozó szelepeket kötnek össze. Ezeket a csatornákat gondosan tervezték, hogy minimalizálják a nyomásveszteséget és biztosítsák a pontos vezérlést.

• A folyadék egy bemeneti nyíláson keresztül jut be a blokkba
• A belső járatok a folyadékot meghatározott szelepekhez vezetik
• A szelepek szabályozzák a nyomást, az irányt és az áramlási sebességet
• A folyadék a kijelölt kimeneti nyílásokon keresztül távozik

Ez az integrált kialakítás kiküszöböli az összetett külső csövek szükségességét, csökkentve a beépítési időt és a szivárgás kockázatát.

3. Főbb előnyök az ipari alkalmazásokhoz

A hidraulikus szelepblokkok számos előnnyel rendelkeznek, amelyek közvetlenül foglalkoznak a működési hatékonysággal és megbízhatósággal:

• Csökkentett szivárgás:A kevesebb külső csatlakozás kevesebb lehetséges szivárgási pontot jelent
• Kompakt kialakítás:Helyet takarít meg a gépek elrendezésében
• Fokozott hatékonyság:Az optimalizált áramlási utak csökkentik a nyomásveszteséget
• Alacsonyabb karbantartási költségek:Az egyszerűsített rendszerstruktúra csökkenti az állásidőt
• Fokozott megbízhatóság:Az integrált kialakítás minimalizálja a meghibásodás kockázatát

4. Az ügyfelek gyakori fájdalmai és megoldásai

5. Anyag- és gyártási szempontok

Az anyagválasztás kritikus szerepet játszik a hidraulikus szelepblokkok tartósságában és teljesítményében:

• Alumínium:Könnyű, korrózióálló, közepes nyomásra alkalmas
• Acél:Nagy szilárdság, ideális nagynyomású rendszerekhez
• gömbgrafitos vas:Kiváló tartósság és rezgésállóság

A fejlett CNC megmunkálás biztosítja a belső csatornák precíziós fúrását. A Difonnál szigorú minőség-ellenőrzési folyamatokat alkalmaznak a méretpontosság és a sima belső felületek garantálása érdekében, amelyek közvetlenül befolyásolják az áramlási hatékonyságot.

6. Tervezési optimalizálási tippek

A hidraulikus szelepblokk kialakításának optimalizálása jelentősen növelheti a rendszer teljesítményét:

• Minimalizálja az éles fordulatokat a belső csatornákban a turbulencia csökkentése érdekében
• Biztosítsa a megfelelő tömítőfelületeket a szivárgás elkerülése érdekében
• Könnyű karbantartást és szelepcserét biztosító kialakítás
• Használjon szimulációs eszközöket az áramlási dinamika elemzéséhez

A testreszabás gyakran szükséges a speciális működési követelmények teljesítéséhez. Egy jól megtervezett blokk csökkentheti az energiafogyasztást és meghosszabbíthatja a rendszer élettartamát.

7. Alkalmazási forgatókönyvek

A hidraulikus szelepblokkokat széles körben használják a különböző iparágakban:

• Építőipari gépek (kotrógépek, rakodók)
• Mezőgazdasági berendezések
• Ipari automatizálási rendszerek
• Anyagmozgató berendezések
• Tengeri és tengeri rendszerek

Sokoldalúságuk miatt mind a mobil, mind a helyhez kötött hidraulikus rendszerek kritikus elemei.

8. Összehasonlítás: Integrált vs hagyományos rendszerek

9. Hogyan válasszuk ki a megfelelő szállítót

A megbízható beszállító kiválasztása kulcsfontosságú a termékminőség és a hosszú távú teljesítmény biztosításához. Vegye figyelembe a következő tényezőket:

• Precíziós megmunkálásban szerzett tapasztalat
• Testreszabási lehetőségek
• Minőség-ellenőrzési szabványok
• Anyagválasztási szakértelem
• Műszaki támogatás és értékesítés utáni szolgáltatás

A Difon egy megbízható gyártó, amely kiváló minőségű hidraulikus alkatrészekre specializálódott. Fejlett CNC technológiájával és szigorú ellenőrzési folyamataival a Difon megbízható és testreszabott hidraulikus szelepblokk-megoldásokat kínál különféle ipari igényekhez.

További részletekért tekintse meg a termékoldalt:
Hidraulikus szelepblokk termékoldal

10. GYIK

Q1: Mi a hidraulikus szelepblokk fő funkciója?

Több hidraulikus szelepet integrál egyetlen egységbe, hogy hatékonyan szabályozza a folyadék áramlását, nyomását és irányát.

Q2: Testreszabhatók a hidraulikus szelepblokkok?

Igen, a legtöbb gyártó egyedi tervezést kínál a rendszerkövetelmények alapján, beleértve a portkonfigurációt és a szelepintegrációt.

Q3: Milyen anyagok a legjobbak nagynyomású alkalmazásokhoz?

Az acélt általában előnyben részesítik nagy szilárdsága és nyomás alatti deformációval szembeni ellenállása miatt.

4. kérdés: Hogyan csökkenti a szelepblokk a szivárgást?

A külső csövek és csatlakozások kiiktatásával jelentősen csökkenti a lehetséges szivárgási pontokat.

5. kérdés: Nehéz a karbantartás?

Nem, az integrált kialakítás leegyszerűsíti a karbantartást és csökkenti az állásidőt a hagyományos rendszerekhez képest.

Következtetés

A hidraulikus szelepblokkok elengedhetetlenek a rendszer hatékonyságának, megbízhatóságának és kompaktságának javításához a modern hidraulikus alkalmazásokban. Az olyan gyakori problémák megoldásával, mint a szivárgás, a bonyolultság és a hatékonyság hiánya, egyszerűsített megoldást kínálnak az ipari műveletekhez.

Ha nagy teljesítményű és testreszabott hidraulikus szelepblokk megoldást keres,Difonszakértelmet és gyártási képességeket kínál az Ön igényeinek kielégítésére.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassuk a projekt követelményeit, és megtudjuk, hogyan segíthetünk optimalizálni hidraulikus rendszere teljesítményét.
