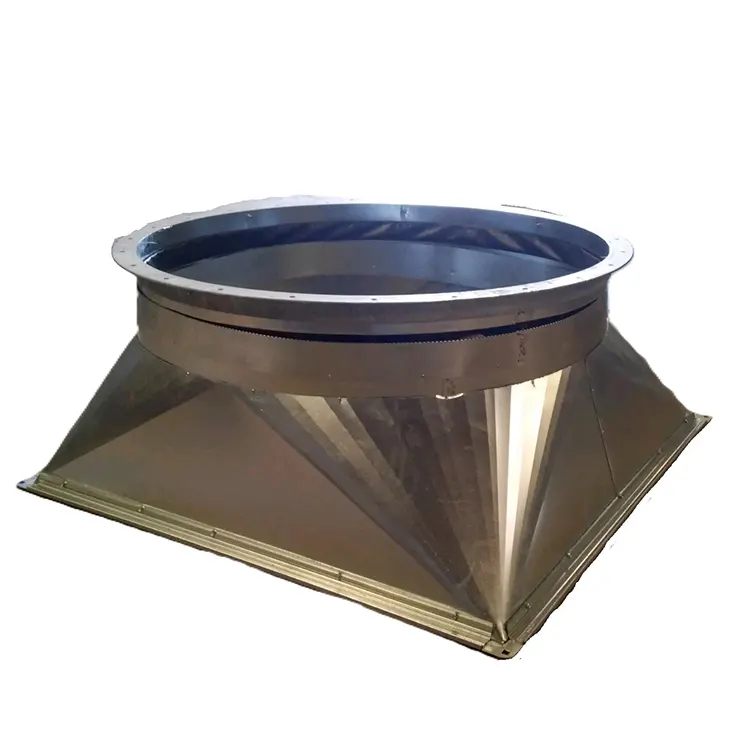

CNC hajlítás négyzetből körbe átmeneti fémlemez alkatrészekhez a Difon Machinerynél


A gyártóknak az olyan iparágakban, mint a szellőztető rendszerek, a vegyi folyadékok átvitele és a környezetvédelmi berendezések, gyakran szükségük van precíziós, négyzet-kör alakú átmeneti alkatrészekre. Ezek a részek négyzetes vagy téglalap alakú csatornákat/csöveket kapcsolnak össze kerekekkel, és simán kell tartaniuk a légáramlást, alacsonyan kell tartaniuk a folyadékellenállást, és meg kell akadályozniuk a szivárgást. A Difon Machinery Co., Ltd. a CNC hajlítási szolgáltatások megbízható szolgáltatója, amelyet kifejezetten erre a komplex lemezalakító alkalmazásra terveztek. Fő kínálatunkban egyedi és félig egyedi szögletes-kör alakú átmeneti alkatrészek – kicsik kereskedelmi HVAC csatornákhoz, akár nagyok is az ipari vegyszerátadó csővezetékekhez. Ha ezeket az átmeneti alkatrészeket a Difon-tól vásárolja, kihagyja a több alkatrész összeillesztésének vagy a kézi munkának a problémáját. Olyan partnert is kap, aki tudja, hogy ezek az alkatrészek hogyan befolyásolják a rendszer általános hatékonyságát, és mennyi ideig tart.

Ezek a szögletes-kör alakú átmeneti részek egyszerű „csatlakozóknak” tűnhetnek, de kialakításuk és kialakításuk közvetlenül befolyásolja a rendszer hatékonyságát, biztonságát és élettartamát. HVAC-ban a rosszul elkészített átmenet légturbulenciát okozhat – több energiát használ fel és több zajt ad. A kémiai folyadékszállítás során az egyenetlen varratok vagy az inkonzisztens falvastagság szivárgáshoz vezethet – ezek biztonsági kockázatok és hulladékanyag. Sok szabványos fémlemez-beszállító nem rendelkezik a négyzetből körbe való átmenetekhez szükséges speciális szakértelemmel, ami gyakran kompromisszumot eredményez a pontosság terén. A Difon speciális CNC hajlítási eljárását kifejezetten e geometria egyedi kihívásainak leküzdésére tervezték: zökkenőmentesen átvált szögletesből (négyzet/téglalap) ívesbe (kerekbe), anélkül, hogy ráncosodna az anyag, túl vékony lenne vagy gyengítené a szerkezetét. Eljárásunkat úgy tervezték, hogy mérnöki pontosságot és valós teljesítményt nyújtson. Minden általunk készített átmeneti alkatrész nem csak tökéletesen illeszkedik a négyzet alakú és kerek alkatrészeihez, hanem az egész rendszer jobb működését is segíti – legyen szó levegőről, vízről vagy vegyi folyadékokról.


Square-To-Round Transition


A négyzetből a körbe vezető átmeneti rész gyártása szigorú háromfázisú munkafolyamatot követ: tervezés, gyártás és befejezés, biztosítva a rendszerbe való zökkenőmentes integrációt az elejétől a végéig. Ez a munkafolyamat az alakzat természetes összetettségével foglalkozik, és a tervezés részletes optimalizálásával kezdődik. A szabványos hajlító részek egyszerű 2D formákat követnek, de a négyzet-kör átmenetekhez pontos 3D-s modellezésre van szükség. A folyamat megköveteli a „fejlődési minta” pontos kiszámítását – a lapos fémlemez elrendezést, amely a kívánt átmeneti alakra hajlik. A Difonnál mérnöki csapatunk fejlett CAD-szoftvert használ az átmeneti rész 3D-s modelljeinek elkészítéséhez. Ezután lefuttatjuk a végeselem-elemzést (FEA), hogy megnézzük, hogyan fog viselkedni az anyag hajlításkor. Ez a szimuláció korán felismeri a lehetséges problémákat. Például, ha egy 200 mm-es négyzet alakú csőről egy 150 mm-es kerek csőre való átmenet sugara túl szűk az egyik helyen, az FEA az anyag gyűrődését mutatja. Csapatunk úgy állítja be a profilt, hogy az átmeneti sugár egy kicsit nagyobb legyen – így a fém simán, feszültség nélkül hajlik. Az Ön csapatával is együttműködünk annak érdekében, hogy a tervezés megfeleljen a rendszer igényeinek. Ha az átmenet magas hőmérsékletű HVAC rendszerben történik, akkor módosítjuk az anyagvastagságot, hogy megállítsuk a vetemedést. Ha korrozív vegyszerekről van szó, akkor olyan ötvözetminőségeket választunk, amelyek jobban ellenállnak a sérüléseknek. Ez a tervezési fázis alapvető, nem pedig előzetes – kritikus fontosságú a gördülékeny és sikeres hajlítási folyamat biztosításához. Egy közelmúltbeli ügyfélmegbízottság során FEA-elemzésünk azonosított és megoldott egy lehetséges szivárgási pontot a kezdeti átmeneti tervezésben a gyártás megkezdése előtt. Ha elkészült a tervezés, áttérünk a CNC-alapú szegmentált hajlításra – ez a legfontosabb lépés a zökkenőmentes négyzetből körbe való átmenethez. Az egyszerű U- vagy L-hajlításokhoz csak egytengelyes CNC-gépekre van szükség, a négyzet-kör átmenetekhez viszont többtengelyesek. Ezek a gépek beállíthatják a nyomást és a szögeket a fémlemez különböző részein. Programozható háttérmérőkkel és valós idejű szögfigyelő érzékelőkkel rendelkeznek. Ez így működik egy tipikus alkatrésznél: mondjuk egy 1,5 mm vastag horganyzott acél átmenet 250 mm-es négyzetből 200 mm-es körbe. Először a lapos fejlesztési mintát töltjük fel a gép munkaasztalára. A CNC-rendszer a 3D-s tervezési fájlt használja 8–12 „hajlító szegmens” leképezésére – mindegyik az átmenet egy kis részére. A gép minden egyes szegmenshez úgy állítja be a háttámlát, hogy pontosan elhelyezze a fémet. Ezután megfelelő nyomást gyakorol a szegmens meghatározott szögbe hajlításához. Az egyes szegmensek között a szögérzékelő ellenőrzi, hogy a hajlítás pontos-e. Ha egy szegmens akár 0,3°-kal is eltolódik, a gép automatikusan beállítja a nyomást a következőhöz. Ezzel a szegmentált módszerrel elkerülhető az „anyagmemória” – amikor a fém ellenáll az éles alakváltozásoknak. Ez sima, folyamatos átmenetet eredményez a négyzetről a kerekre, éles megszakadásoktól és anyagdeformációtól mentesen.


Anyag típusa

Vastagság tartomány (mm)

Tipikus átmeneti méret (négyzet→kerek)

Kulcsfontosságú alkalmazási forgatókönyvek

Horganyzott acél

0,8–2,0

100mm × 100mm→80mmφ – 300mm × 300mm→250mmφ

Kereskedelmi HVAC csatornák, kipufogórendszerek

304 rozsdamentes acél

1,0–3,0

200mm × 200mm→150mmφ – 500mm × 500mm→400mmφ

Ipari vegyszerszállítás, élelmiszer-feldolgozó vezetékek

5052 Alumínium

0,5–1,5

80mm × 80mm→60mmφ – 200mm × 200mm→160mmφ

Könnyű HVAC adatközpontokhoz, autóipari légbeszívó rendszerekhez

Hidegen hengerelt acél (SPCC)

1,2–2,5

150mm × 150mm→120mmφ – 400mm × 400mm→320mmφ

Általános ipari szellőztető, porgyűjtő rendszerek


Annak érdekében, hogy az alkatrész készen álljon az azonnali integrációra, precíziós kalibráláson és varratfinomításon esik át.\—Ezekkel a lépésekkel a négyzetből körbe vezető átmeneti rész azonnal használatra készen áll a rendszerben. Először egy lézeres kontúrszkennerrel térképezzük fel a teljes alkatrész felületét. Összehasonlítjuk ezt a térképet az eredeti 3D-s tervfájllal, hogy megbizonyosodjunk arról, hogy az átmeneti görbe konzisztens, és a négyzetes vége illeszkedik a szabványos csatorna-/csőméretekhez. A varratokat igénylő alkatrészekhez rozsdamentes acélhoz AWI-hegesztést, alumíniumhoz vagy ponthegesztést horganyzott acélhoz használunk. Ezután simára csiszoljuk a varrást, hogy megszabaduljunk minden olyan dudortól, amely megzavarhatja a légáramlást vagy a folyadékáramlást. Ezenkívül minden tételen átesik a méretmegfelelőségi ellenőrzés: az átmeneti részt egy szabványos négyzet alakú csatornához és kerek csőhöz csatlakoztatjuk, és vékony hézagmérővel ellenőrizzük a hézagokat. Ha bármely hézag meghaladja a 0,1 mm-t, akkor a következő alkatrészkészlet hajlítási paramétereit állítjuk be. A folyadékot szállító alkatrészekhez nyomáspróbát adunk: lezárjuk az alkatrészt, feltöltjük vízzel vagy levegővel, és a rendszer maximális üzemi nyomásának 1,2-szeresénél ellenőrizzük a szivárgást. Ez biztosítja, hogy ne szivárogjon át folyadék az átmeneti varratokon.

A Difon választásának egyik fő előnye a rendszerkompatibilitás biztosításának átfogó megközelítése. Sok ügyfelünk már meglévő négyzetes és kör alakú alkatrészekkel fordul hozzánk. Attól tartanak, hogy egy egyedi átmeneti rész nem illeszkedik a régi rendszereikhez. Ennek a problémának a megoldása érdekében helyszíni vagy távoli „dimenzió-ellenőrzési” szolgáltatásokat nyújtunk. Vagy küldünk egy technikust, aki megméri a meglévő csatornáit/csöveket, vagy végigvezetjük a mérésen egy digitális tolómérővel. Ezután az átmeneti rész kialakítását úgy állítjuk be, hogy az megfeleljen az összetevők kisebb eltéréseinek. Például, ha az Ön négyzet alakú csatornájának oldalhossza 252 mm, akkor a fejlesztési mintát úgy módosítjuk, hogy illeszkedjen – így biztosítva a pontos illeszkedést. Telepítési útmutatást is adunk: minden rendeléshez egy egyszerű használati útmutató tartozik. Egyértelmű útmutatást ad az alkatrészek igazítására vonatkozóan, és meghatározza az ajánlott rögzítőelemeket. Technikai csapatunk telefonon vagy videohíváson is rendelkezésre áll, hogy válaszoljon a telepítési kérdésekre – ez a támogatási szint megkülönbözteti szolgáltatásunkat.

A rendszeres ügyfelek hasznot húzhatnak az egyéni gyártásütemezési és készletkezelési programokból a négyzetből kerekbe átmenethez. Ha Ön egy HVAC-gyártó, aki havi 500 egységet gyárt, felállíthatunk egy ismétlődő rendelést havi szállítással. A kész alkatrészeket klímaszabályozott raktárunkban tároljuk – az ottani páratartalom nem károsítja a horganyzott acélt vagy alumíniumot. Gyorsítsa fel fejlesztési ciklusát gyors prototípus-készítő szolgáltatásunkkal: ha új szellőzőrendszert fejleszt, és egy minta átmeneti alkatrészre van szüksége a légáramlás teszteléséhez, kis szériás CNC termékcsaládunkkal 3-5 munkanap alatt elkészítjük. Ezzel ellenőrizheti a teljesítményt, mielőtt nagy mennyiséget rendel. Rendszerünk részletes nyilvántartást vezet az Ön rendelési előzményeiről. Ha újra kell rendelnie egy hat hónapja vásárolt alkatrészt, már rendelkezünk a tervdokumentációval és az anyagspecifikációkkal. Ez körülbelül 30%-kal csökkenti az átfutási időt az új megrendelésekhez képest.

A négyzet-kerek átmeneti részek nem csupán csatlakozók; kritikusak a rendszer teljesítménye szempontjából. Ezek kritikus összetevők a rendszer zökkenőmentes, biztonságos és megbízható működéséhez. A speciális CNC hajlítás, a tervezés optimalizálása, az anyagismeret és a kompatibilitás iránti elkötelezettség ötvözésével biztosítjuk, hogy minden átmeneti alkatrész megfeleljen az Ön méret- és teljesítménykövetelményeinek. Akár kereskedelmi HVAC-hálózatot, ipari vegyi csővezetéket vagy porgyűjtő rendszert épít, a négyzetből kerekbe átvezető részeink zökkenőmentesen áthidalják a szakadékot a négyzet alakú és a kerek alkatrészek között. Szeretne konkrét igényeiről beszélni? Minta alkatrészt kérni? Látogassa meg létesítményünket? Vegye fel a kapcsolatot csapatunkkal. Első kézből láthatja, hogyan alakítunk síklemezből precíziós alkatrészeket, amelyek biztosítják az Ön működésének hatékonyságát és megbízhatóságát.
