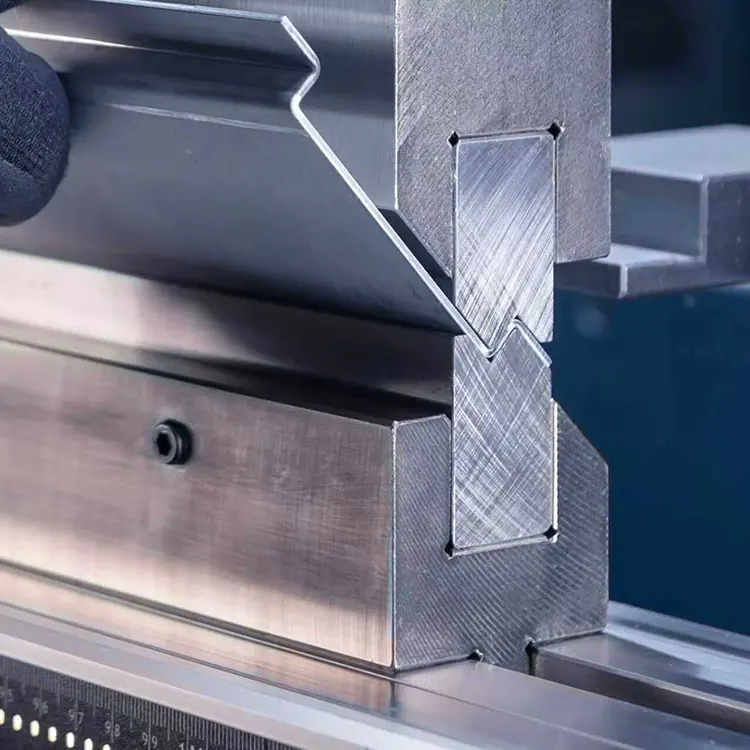

Lemez ofszet hajlítás

CNC hajlítás fémlemez ofszet hajlító alkatrészekhez a Difon Machinerynél

A gyártóknak az olyan iparágakban, mint az elektronikai berendezések burkolatai, ipari szekrényei és orvosi eszközök keretei gyakran szükségük van fémlemez alkatrészekre precíz, ellenőrzött eltolással. Ezek az alkatrészek áthidalják a hézagokat a nem illeszkedő szerelési felületek között, vagy strukturált távolságot hoznak létre a belső alkatrészek számára. A Difon Machinery a precíziós fémlemez ofszet hajlítási szolgáltatásokra specializálódott, amelyek megoldják a beállítási kihívásokat. Egyedi és félig egyedi ofszet hajlítási megoldásokat kínálunk olyan alkalmazásokhoz, mint a lépcsős elektronikus konzoltartók, az ofszet szekrényelválasztók, az orvosi eszközök lépcsőzetes rögzítőlapjai és még sok más. Mindegyik alkatrész fejlett CNC hajlítási technológiával készült, hogy pontos eltolási méretet és következetes szögeket érjen el. Ez biztosítja, hogy simán illeszkedjenek a meglévő összeszerelő sorokhoz. Ha a Difonnal együttműködik az ofszet alkatrészeinél, szükségtelenné teszi a kézi beállítást vagy több alkatrész összeszerelését, így egyszerűsíti a gyártási folyamatot. Ez jobb termék illeszkedést, funkcionalitást és felgyorsult összeszerelési időt eredményez.

A fémlemez ofszet hajlítás nem csak egyfajta szabványos hajlítás – ez egy speciális eljárás egy gyakori gyártási probléma megoldására: az alkatrészek igazítása olyan felületekhez, amelyek nem azonos síkban helyezkednek el. Vegyünk egy elektronikus eszközt: szükség lehet egy konzolra, amely 10 mm-rel eltolja az áramköri lapot a fém ház felett, hogy elkerülje a hőproblémákat. Egy ipari szekrényhez szükség lehet egy 5 mm-es eltolású elválasztóra a tömítő tömítés elhelyezéséhez. Egy orvosi kocsihoz szükség lehet egy 3 mm-es eltolású szerelőlemezre, hogy működjön a meglévő hardverekkel. A szabványos hajlítási szolgáltatások gyakran nem felelnek meg ezeknek a pontos követelményeknek. Inkonzisztens eltolási mélységű vagy szögű alkatrészeket készítenek, amelyek a helyszínen történő beállításra kényszerítik – ezzel időt veszítenek, és az alkatrészek sérülését kockáztatják. A Difon ofszethajlító gyárában nem csak „eltolásokkal hajlítjuk az alkatrészeket”. Minden egyes eltolást úgy tervezünk, hogy megfeleljen az Ön egyedi összeszerelési igényeinek. A folyamat az alkatrész más alkatrészekkel való kölcsönhatásának elemzésével kezdődik: Milyen résre van szüksége a felületek között? Az eltolás megtartja a súlyt, vagy csak növeli a távolságot? Az eltolásnak egyeznie kell az előre fúrt furatokkal? Ez az összeszerelés-központú megközelítés biztosítja, hogy minden általunk szállított offset alkatrész első alkalommal illeszkedjen. Nincs átdolgozás, nincs késés a gyártási ütemezésben.

Fémlemez ofszethajlítási szolgáltatásunk egy háromfázisú munkafolyamattal kezdődik, amelynek középpontjában a precizitás és a kompatibilitás áll. A folyamat az ellentételezési igények részletes elemzésével kezdődik. A szabványos hajlítás csak az alkatrészméretekre összpontosít, de a fémlemez ofszet hajlításnál fel kell térképeznünk az alkatrész teljes összeszerelési kontextusát. Például, ha eltolt konzolra van szüksége egy 19 hüvelykes szerverrackhez, mérnöki csapatunk először ellenőrzi a rack belső méretét, mekkora súlyt bír el a konzol, és hol vannak a meglévő rögzítési lyukak. Ezután 2D CAD szoftvert használunk egy „offset tervrajz” elkészítéséhez. Ez nem csak az alkatrész hosszát, szélességét és eltolási mélységét sorolja fel, hanem referenciapontokat is jelöl a többi részegységhez való igazodáshoz. A terv tartalmazza a legfontosabb részleteket: „eltolási irány”, „eltolási tűrés” és „hajlítási sorrend”. A több eltolással rendelkező összetett alkatrészekhez – például egy függőleges és vízszintes eltolással is rendelkező szekrényelválasztóhoz – 3D-s renderelést készítünk. Ezek megmutatják, hogyan illeszkedik az alkatrész a végső összeállításba, így a gyártás megkezdése előtt észleljük az igazítási problémákat. Ez a leképezési lépés biztosítja, hogy az eltolásos hajlítási folyamat megfeleljen az egyedi összeszerelési igényeknek, nem csak az általános szabályoknak.

Miután elkészült az eltolási terv, áttérünk a többtengelyes CNC hajlításra, hogy pontos eltolásokat készítsünk. Ez a fázis speciális berendezéseinket használja a pontosság garantálása érdekében. Az alapvető 3 tengelyes CNC hajlítógépek konzisztens eltolásvezérléssel küszködnek, de mi 6 tengelyeseket használunk. Ezek kettős hátmérővel és valós idejű eltolásfigyelő érzékelőkkel rendelkeznek. Lehetővé teszik, hogy két kulcsfontosságú dolgot állítsunk be az eltolásos hajlításhoz: az „eltolási mélységet” és az „eltolási szöget”. Tegyük fel, hogy 1,5 mm vastag hidegen hengerelt acélból készítünk egy 5 mm-es függőleges eltolt konzolt. A CNC-rendszer világos sorrendet követ: először a fémlemezt az elsődleges hátrésszel egy vonalba helyezi, hogy elérje az első hajlítási pontot. Ezután 110 bar nyomást használ a 90°-os hajlításhoz – ez az eltolás első lépése. Ezután a másodlagos hátszelvény 5 mm-rel vízszintesen eltolja a lapot. Végül 105 bar nyomást használ a második 90°-os hajlításhoz. Ezzel befejeződik az eltolás, és mindkét felület párhuzamos marad ±0,05 mm-en belül. Ez a többtengelyes vezérlés kiküszöböli az „eltolásos elsodródást” – a fokozatos mélységi eltérést, amely gyakori a kézi vagy alapvető CNC-hajlítási folyamatokban.

Az eltolás elvégzése után összeszerelési kompatibilitási vizsgálatot végzünk. Ez a lépés, szolgáltatásunk kulcsfontosságú megkülönböztetője, azon a megértésen alapul, hogy a méretpontosság önmagában nem elegendő összeszerelési kompatibilitás nélkül. Ez a teszt nem csak a méretek ellenőrzését jelenti. Valódi vagy replika alkatrészeket használva másoljuk a tényleges összeszerelési környezetet. Például, ha egy orvostechnikai eszközhöz rendelt eltolt konzolokat, akkor a konzolokat a készülék keretének másolatára szereljük. Ezután felhelyezzük a hozzá való orvosi alkatrészt, és ellenőrizzük: az eltolás biztosítja a szükséges 8 mm-es rést a keret és a kar között? Rögzítheti az alkatrészt anélkül, hogy erőltené vagy rosszul igazítaná a tartót? A konzolban előre fúrt lyukak egybeesnek a keretben lévő furatokkal? Ha bármilyen eltérést találunk – akár 0,1 mm-nél is –, módosítjuk a CNC hajlítási beállításokat a köteg többi részére. Esetleg módosítsa a hátmérő helyzetét vagy a hajlítási nyomást. Ez a valós érvényesítés biztosítja, hogy az eltolt részek nem csak méretpontosak, hanem az azonnali integrációhoz is optimalizálva vannak.

Az ofszet alkatrészek minőségbiztosítása három kritikus tulajdonságra épül. Három kulcsfontosságú dologra összpontosítunk: konzisztens eltolási mélységre, az eltolt felületek párhuzamosságára és az összeállítás referenciapontjaihoz való igazításra. Minden alkatrésznél lézeres távolságmérőt használunk az eltolási mélység ellenőrzésére három ponton. Gondoskodunk arról, hogy az alkatrész közötti eltérés legfeljebb ±0,05 mm legyen. A párhuzamosság ellenőrzésére egy precíziós síkságmérőt használunk a két eltolt felület összehasonlítására. Elutasítunk minden olyan részt, ahol a felületek közötti hézag meghaladja a 0,08 mm-t. Az igazítás ellenőrzéséhez CMM-et használunk az előre fúrt lyukak vagy bevágások helyzetének leképezésére az eltoláshoz képest. Gondoskodunk arról, hogy ±0,1 mm-en belül megegyezzenek a tervrajzával. Minden alkatrész, amely átmegy ezeken az ellenőrzéseken, egyedi sorozatszámot kap. Ez a gyártási adatokhoz kapcsolódik a teljes nyomon követhetőség érdekében. Ez elengedhetetlen az olyan szabályozott iparágak számára, mint az orvostechnikai eszközök és a repülőgépipar, ahol kötelező a teljes nyomon követhetőség és a megfelelőség.

A Difon legfontosabb megkülönböztető jegye az összeszerelésre fókuszáló innováció iránti elkötelezettségünkben rejlik. Tudjuk, hogy a kompenzációs igények gyakran változnak, ahogy a terméktervezés fejlődik. Így a folyamatban lévő projektekhez „gyors újrakonfigurálást” kínálunk. Ha 10 mm-ről 12 mm-es eltolást kell módosítania a gyártás közepén, akkor CNC gépeink 10 percen belül át tudják váltani a beállításokat. Az alapgépek több mint 30 percet vesznek igénybe – ez jelentősen csökkenti az állásidőt. Adunk „offset optimalizálás” tanácsokat is. Ha a kezdeti tervezés bonyolult, többlépcsős eltolást igényel, ami túl sokba kerül, mérnökeink egyszerűbb eltolási formákat javasolhatnak. Például a múlt hónapban egy ügyfél három különálló 5 mm-es eltolású konzolt kért. Újraterveztük egyetlen 15 mm-es eltolásra, lépcsős funkciókkal. Ez 25%-kal csökkentette a gyártási időt, miközben megőrizte a teljes kompatibilitást az összeállításukkal.

A Difon Machinery együttműködik Önnel az összeszerelési kihívások megoldásában, és nem csupán alkatrészeket szállít – mi zökkenőmentes integrációt biztosítunk. Az összeállítás igazítására, a többtengelyes CNC pontosságra, a valós tesztelésre és a rugalmas támogatásra összpontosítunk. Minden általunk készített offset alkatrész simán illeszkedik az Ön gyártási folyamatába. Ezzel időt takarít meg, csökkenti a hulladékot, és megbízhatóbbá teszi termékét. Ha elektronikai szekrényeket, ipari szekrényeket vagy orvostechnikai eszközöket épít, készen állunk arra, hogy jó minőségű, összeszerelhető alkatrészekké alakítsuk az ellensúlyozási igényeket. Készen áll arra, hogy megvitassa, hogy az ofszethajlítási szaktudásunk milyen előnyökkel járhat projektje számára? Minta alkatrészt kérni? Látogassa meg gyárunkat? Vegye fel a kapcsolatot csapatunkkal. Győződjön meg saját szemével, hogyan alakítja át eljárásunk a fémlemezt precíziós alkatrészekké, amelyek növelik termékei teljesítményét és megbízhatóságát
