Hogyan működik a hidraulikus elosztó megmunkálása?

Absztrakt

Hidraulikus elosztó megmunkálásegy kritikus gyártási folyamat, amelyet kompakt, nagy pontosságú folyadékvezérlő blokkok gyártására használnak hidraulikus rendszerekhez. Ezek az alkatrészek határozzák meg az építőipari gépekben, ipari automatizálásban, repülőgép-rendszerekben és energetikai berendezésekben használt komplex hidraulikus áramkörök hatékonyságát, biztonságát és megbízhatóságát. Ez a cikk elmagyarázza, hogyan működik a hidraulikus elosztó megmunkálása, milyen fő kihívások, anyagi szempontok, megmunkálási technikák, minőség-ellenőrzési módszerek, és hogyan biztosítják a professzionális gyártók a hosszú távú teljesítményt és a szivárgásmentes működést.

Tartalomjegyzék

• 1. Bevezetés a hidraulikus elosztó-megmunkálásba
• 2. Hogyan működik a megmunkálási folyamat
• 3. Főbb gyártási kihívások
• 4. Az elosztó-megmunkálásban használt anyagok
• 5. Pontossági és toleranciai követelmények
• 6. Megmunkálási technikák áttekintése
• 7. Minőségellenőrzés és tesztelés
• 8. Ipari alkalmazások
• 9. Professzionális gyártási támogatás a Difontól
• 10. GYIK

1. Bevezetés a hidraulikus elosztó-megmunkálásba

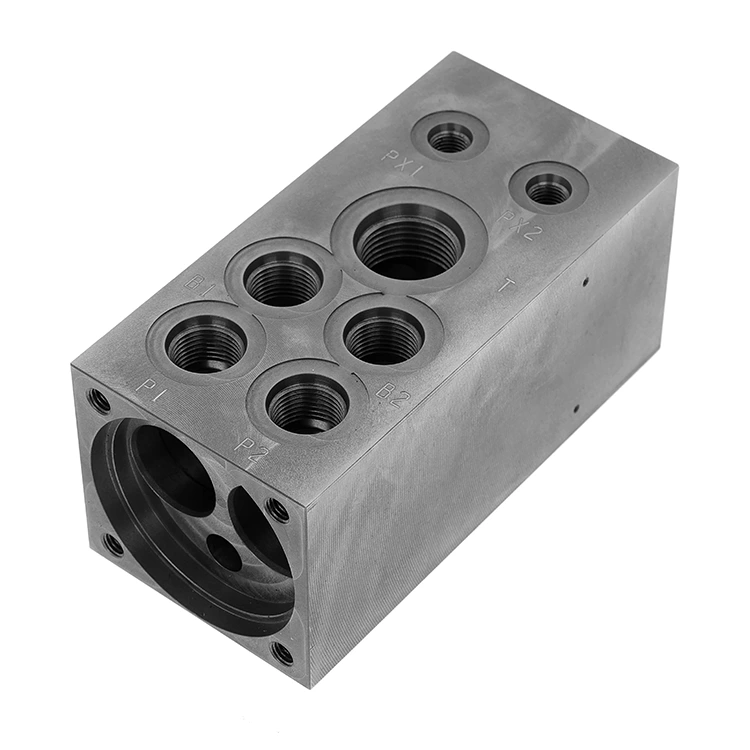

A hidraulikus elosztók olyan tervezett blokkok, amelyek a folyadékáramlást irányítják a hidraulikus rendszerek szivattyúi, szelepei, működtetői és tartályai között. Ahelyett, hogy több tömlőt és szerelvényt használnának, az elosztók egyetlen tömör blokkba integrálják a csatornákat. Ez csökkenti a szivárgási pontokat, javítja a rendszer tömörségét és növeli a megbízhatóságot.

A hidraulikus elosztó megmunkálása a precíz CNC gyártási folyamatra utal, amely belső áramlási csatornákat, szelepnyílásokat és tömítőfelületeket hoz létre egy fémblokkon belül. Ennek a folyamatnak a pontossága közvetlenül befolyásolja a rendszer teljesítményét és biztonságát.

2. Hogyan működik a megmunkálási folyamat

A hidraulikus elosztók megmunkálása több szigorúan ellenőrzött lépésből áll. Minden lépés precíziós tervezést és fejlett CNC berendezéseket igényel.

1. Tervezés és tervezés– A hidraulikus kapcsolási rajzokat 3D CAD modellekké alakítják át, amelyek meghatározzák az áramlási útvonalakat, a portokat és a rögzítési felületeket.
2. Anyag előkészítés– A nagy szilárdságú alumínium, acél vagy rozsdamentes acél blokkokat kiválasztják és méretre vágják.
3. CNC programozás– A szerszámpályákat CAM szoftverrel állítják elő a pontos fúrás és marás érdekében.
4. Mélylyuk fúrása– A belső áramlási csatornák speciális fúrási technikákkal jönnek létre.
5. Marás és hordozás– A szelepüregek, a menetes csatlakozók és a rögzítési felületek megmunkálva vannak.
6. Sorjázás és tisztítás– A belső járatokat megtisztítják a forgácsok eltávolítása és a szennyeződés elkerülése érdekében.

Minden fokozatot szigorúan ellenőrizni kell a folyadék hatékonyságának biztosítása és a nyomásveszteség vagy szivárgás megelőzése érdekében.

3. Főbb gyártási kihívások

A hidraulikus elosztó megmunkálása rendkívül összetett a szigorú funkcionális és szerkezeti követelmények miatt.

• Belső csatorna pontossága:Még kisebb eltérések is megzavarhatják a hidraulikus áramlás dinamikáját.
• Szivárgás megelőzés:A tömítőfelületeknek meg kell őrizniük a tökéletes síkságot és felületet.
• Forgács eltávolítás:A mély belső átjárók megnehezítik a megmunkálás utáni tisztítást.
• Termikus deformáció:A megmunkálás során keletkező hő befolyásolhatja a méretstabilitást.

4. Az elosztó-megmunkálásban használt anyagok

Az anyagválasztás létfontosságú szerepet játszik a teljesítményben, a tartósságban és a költséghatékonyságban.

• Alumíniumötvözetek:Könnyű és korrózióálló, széles körben használják mobil hidraulikus rendszerekben.
• Szénacél:Nagy szilárdság nagy igénybevételű ipari alkalmazásokhoz.
• Rozsdamentes acél:Kiváló korrózióállóság zord környezetben.

5. Pontossági és toleranciai követelmények

A hidraulikus elosztók rendkívül szűk tűrést igényelnek, gyakran mikron belül. A felületi érdesség, a merőlegesség és a koncentrikusság közvetlenül befolyásolja a hidraulikus tömítést és az áramlási hatékonyságot.

A gyártók fejlett CNC megmunkáló központokat használnak többtengelyes vezérléssel, hogy biztosítsák az ismételhetőséget és a precíziós konzisztenciát a gyártási tételek között.

6. Megmunkálási technikák áttekintése

7. Minőségellenőrzés és tesztelés

A minőségbiztosítás elengedhetetlen a hidraulikus elosztók gyártásában. A gyártók szigorú ellenőrzési eljárásokat hajtanak végre:

• 3D koordináta mérőgép (CMM) vizsgálata
• Nyomásszivárgás vizsgálata
• Felületi érdesség elemzés
• Áramlási útvonal ellenőrzése

Minden elosztónak át kell mennie nyomás- és tömítési teszteken, hogy extrém körülmények között is biztonságosan működjön.

8. Ipari alkalmazások

A hidraulikus elosztókat számos iparágban használják, ahol elengedhetetlen a folyadék teljesítményének szabályozása.

• Építőipari gépek (kotrógépek, rakodók)
• Ipari automatizálási rendszerek
• Repülési hidraulikus vezérlőrendszerek
• Tengeri és offshore berendezések
• Energia- és áramtermelő rendszerek

9. Professzionális gyártási támogatás a Difontól

A kiváló minőségű hidraulikus elosztó megmunkálásához nem csak fejlett berendezésekre van szükség, hanem mély mérnöki szakértelmet is.Difona hidraulikus rendszerek precíziós CNC megmunkálási megoldásaira specializálódott, és egyedi elosztó-konstrukciókat szállít összetett ipari követelményekhez.

A prototípus fejlesztésétől a tömeggyártásig a Difon szigorú méretszabályozást, optimalizált áramlási tervezést és megbízható tömítési teljesítményt biztosít. Minden termék szigorú ellenőrzésen esik át, hogy megfeleljen az igényes működési környezeteknek.

Ha stabil teljesítményt, csökkentett szivárgási kockázatot és nagy hatékonyságú hidraulikus megoldásokat keres, a Difon teljes körű gyártási képességekkel támogatja projektjét.Vegye fel velünk a kapcsolatotma, hogy megvitassuk a hidraulikus elosztó megmunkálási követelményeit.

10. GYIK

Q1: Mi a hidraulikus elosztó fő célja?
A hidraulikus elosztó irányítja és szabályozza a folyadékáramlást a hidraulikus rendszeren belül, több külső tömlőt kicserélve és csökkenti a szivárgás kockázatát.

Q2: Miért olyan fontos a megmunkálási pontosság?
Már kis eltérések is nyomásveszteséget, hatástalanságot vagy rendszerhibát okozhatnak a nagynyomású folyadékdinamika miatt.

Q3: Melyik anyag a legjobb a hidraulikus elosztókhoz?
Az alkalmazás követelményeitől függ. Az alumínium gyakori a könnyűszerkezetes rendszerekben, míg az acél a nagynyomású környezetekben.

4. kérdés: Hogyan biztosítják a gyártók a szivárgásmentességet?
Precíziós megmunkálással, felületkezeléssel és nyomáspróbával szimulált munkakörülmények között.

5. kérdés: A Difon képes kezelni az egyedi elosztó-kialakításokat?
Igen. A Difon teljes mértékben testreszabott megmunkálási megoldásokat kínál az ügyfél hidraulikus rendszer követelményei alapján.
